Prestandadata

Nominell diameter: DN50 ~ DN1500
Tryckklass: PN16
Läckageklass: Klass V
Tillämpliga medier: För standardgummihylsor: mineralslam, lera, pappersmassa, etc. För andra valfria gummihylsor: Tillämpliga medier varierar beroende på tätningsförpackningen, och temperaturkompatibiliteten skiljer sig också i enlighet därmed.
Temperaturområde: För standardgummihylsor: ≤ 80°C. För andra valfria gummihylsor: Upp till 160°C.
Flödeskarakteristik: Fullt hål, obehindrat flöde

Anslutnings- och aktiveringsmetoder

Anslutningstyp: Wafer, Flänsad, Högtrycks , Lug , Gängad , Svetsad , Klämma
Aktiveringsmetod: Manuell (handratt / Snäckväxel), Pneumatisk på-av-typ (enkelverkande/dubbelverkande), Pneumatisk moduleringstyp, elektrisk( På-Av-typ / Modulerande typ / Explosionssäker) , Hydraulisk aktivering, Kombinerad aktivering( Manuell-Pneumatisk / Manuell-Elektrisk)

Tillämpliga scenarier: Gruvdrift, fosforindustri, kraftverk, stål- och annan metallindustri, massa- och pappersindustri, kemiska anläggningar, aluminiumoxidindustri, cementfabriker, etc.

Anpassning är tillgänglig baserat på krav.

Produktegenskaper

100 % bubbeltät tätning säkerställer absolut nollläckage på nedströmssidan;
Dubbelsätesdesign möjliggör dubbelriktat flöde och avstängning av ventilen;
Fri flödespassage eliminerar turbulens och minskar tryckförlust när vätska passerar genom ventilen;
Inget säteskavitet, vilket förhindrar ansamling av fasta partiklar och säkerställer tillförlitlig stängning av ventilporten;
En sekundär tätning med dynamisk självjusterande prestanda;
Inget behov av grind- eller spindelpackning, vilket eliminerar packningsläckage och underhållsarbete;
Långvarigt och hållbart smörjsystem;
Inga metallkomponenter i direkt kontakt med slammet;
Flexibel konsoldesign: spindelmuttern kan tas isär från toppen och bytas ut på plats för cylindermanövrering eller konisk växelmanövrering utan svetsning;
Öppna/stäng positioneringsfästen är standard för storlekarna DN400 och lägre, och stift med fast läge tillhandahållna av fabriken eller förberedda av användaren kan väljas.

Designfunktioner

Den kraftiga konsolkonstruktionen har en toppavtagbar skaftmutter, vilket underlättar installationen av koniska växlar eller pneumatiska ställdon utan svetsning;
Öppna/stäng positioneringsfästen är standard (för storlekarna DN400 och lägre);
I öppet läge kan porten av rostfritt stål dras ut helt från slammet, vilket möjliggör inspektion eller byte av porten utan att demontera ventilen;
316 rostfritt stål grind är standardkonfiguration;
Den dynamiskt självjusterande sekundära tätningen upprätthåller smörjningen;
På plats utbytbar FENGCHI elastisk tätningsbussning för enkel installation;
Fri flödespassage, ingen metall-till-metall-kontakt, inga styrblock eller kilformade spår;
Dubbeltätande bussningskonstruktion ger avstängning av "blindplatta"-typ när ventilen är stängd; tätningsbussningarna passar tätt för att isolera medeltryck, vilket eliminerar behovet av flänspackningar;
Ventilhusets flänsborrning i ett stycke är PN10, med PN16/ANSI B16.5/150 borrning som tillval;
Det kontrollerbara slaget på spolningsområdet förhindrar att porten förs in för djupt i tätningsbussningen i stängt läge, vilket minskar spänningen på tätningsbussningen och möjligheten att bussningen går sönder; alla bultar är utrustade med låsbrickor under.

Material

Ventilhusmaterial: segjärn, SS304 eller andra
Bussningsmaterial: NR, EPDM, NBR, etc.
Ventilskaft Material: SS304
Grindmaterial: SS304, 316, 2205, 2507
Fästmaterial: SS201, 304, 316
Sekundärt tätningsmaterial: EPDM

Anpassning är tillgänglig baserat på krav.

Slurry Knife Gate Valve Anslutningstyp Valtabell( Endast för referens）

Anslutningstyp	Lämplig storleksserie	Tryckklassningsintervall	Kärnfördelar
Flänsad anslutning	DN15~DN2000	PN10~PN40	Fast anslutning, pålitlig tätning, motståndskraftig mot slam slag, enkel montering/demontering och bekvämt för senare underhåll och ventilbyte
Wafer-anslutning	DN15~DN600	≤PN16	Kompakt struktur, liten storlek, lätt vikt, sparar installationsutrymme och kostnader, lämplig för snabb installationskrav
Lugganslutning	DN100~DN600	PN10~PN25	Flexibel installation, tillåter oberoende ventildemontering utan att påverka rörledningssystemet, överlägsen tätning prestanda jämfört med vanliga anslutningar av wafertyp
Gängad anslutning	DN15~DN50	≤PN10	Enkel struktur, snabb installation, låg kostnad, kompakt storlek lämplig för trånga utrymmen
Svetsad anslutning	DN15~DN300	PN40~PN160	Noll läckagerisk, hög anslutningshållfasthet, resistent till högt tryck, vibrationer och slampåverkan, lämplig för långsiktig fast drift
Klämmanslutning	DN15~DN100	≤PN16	Snabb montering och demontering, inga återvändsgränder, lätt att rengöra, uppfyller hygienkrav

Slurry Knife Gate Valve Aktiveringsmetod Valtabell （ Endast för referens）

Aktiveringskategori	Specifik typ	Lämplig storleksserie	Tryckklassningsintervall	Kärnfördelar

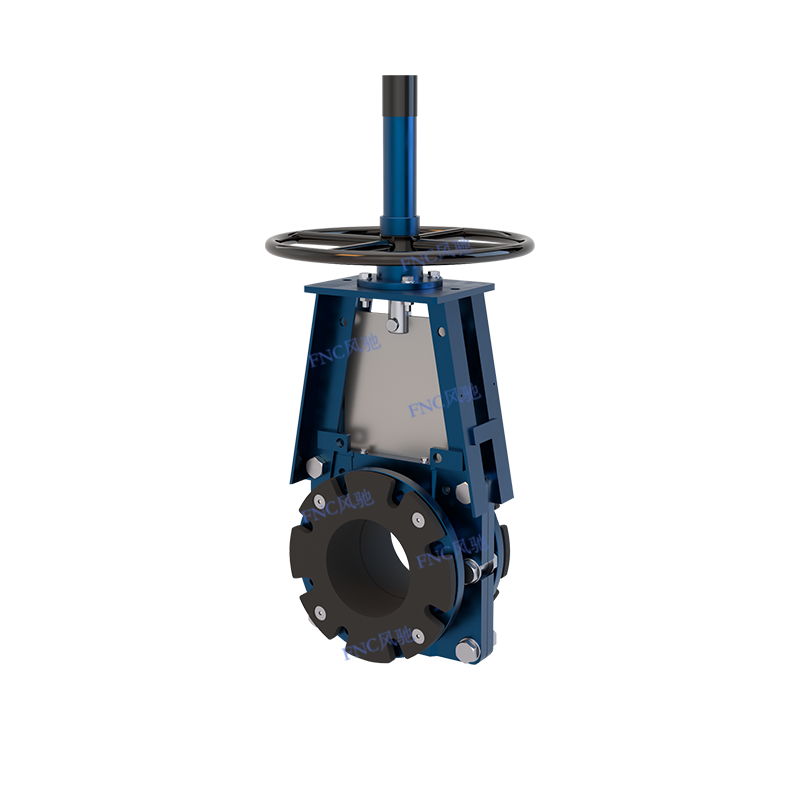

Manuell aktivering	Handrattsmanövrering	DN15~DN100	≤PN16	Låg kostnad, extremt låg felfrekvens, minimalt underhåll, intuitiv drift

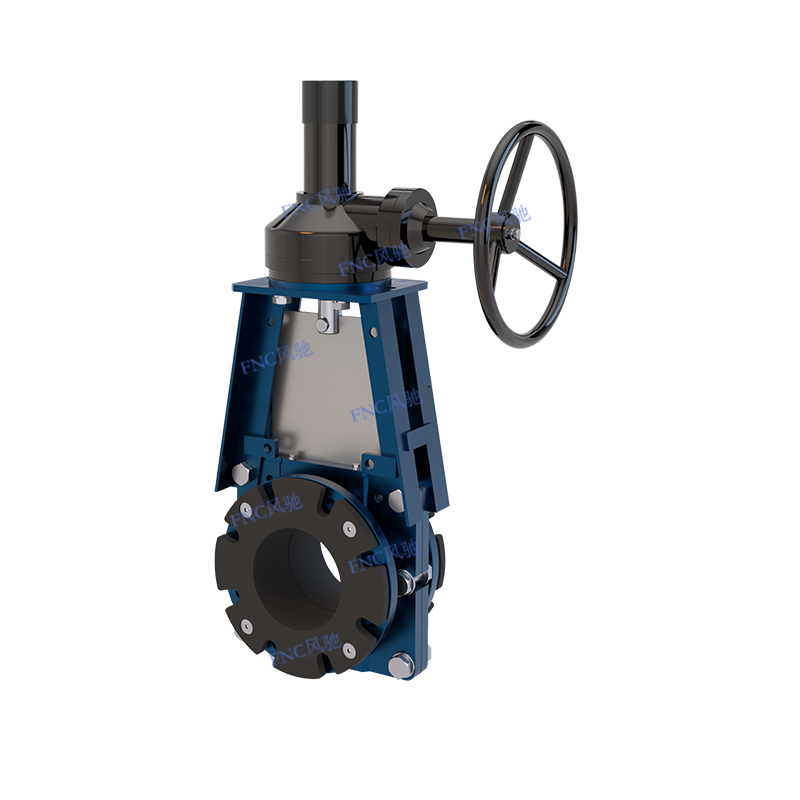

Manuell aktivering	Aktivering av snäckväxel	DN50~DN400	≤PN25	Betydande vridmomentförstärkning, smidig drift, hög öppnings-/stängningsprecision, förhindrar slurrypåverkan på grinden

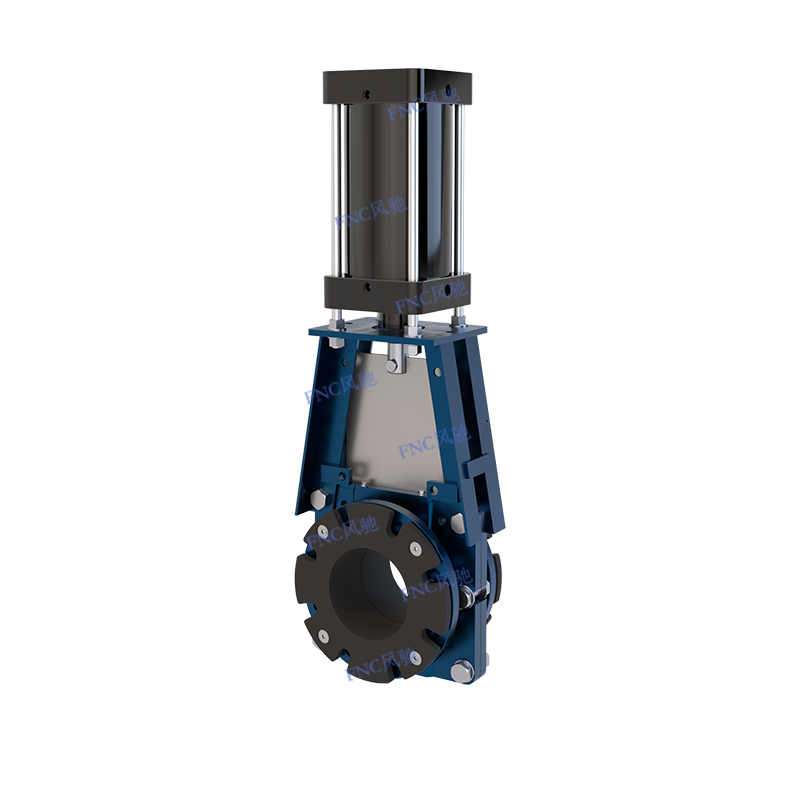

Pneumatisk aktivering	Pneumatisk på-av-typ (enkelverkande/dubbelverkande)	DN100~DN1200	≤PN40	Snabb respons (1~5 sekunder), motståndskraftig mot tuffa miljöer (dammsäker, explosionssäker), lämplig för högfrekvent drift, förhindrar att slurry fastnar
Pneumatisk aktivering	Pneumatisk moduleringstyp	DN50~DN800	≤PN40	Hög regleringsprecision, noggrann flödeskontroll, undviker rörledningspåverkan, lämplig för kontroll med sluten slinga

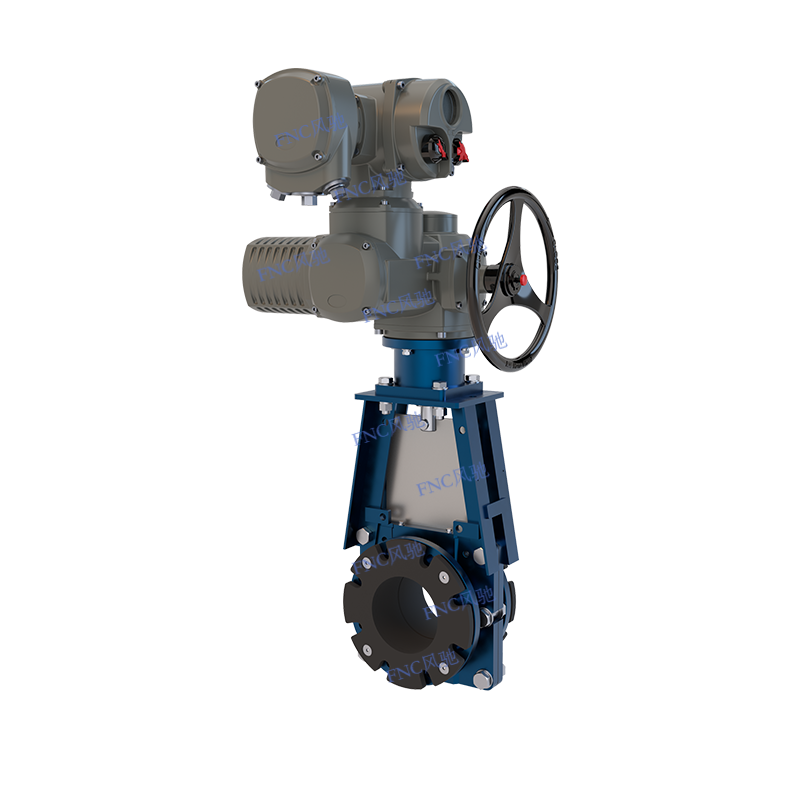

Elektrisk aktivering	Elektrisk På-Av-typ	DN300~DN150 0	≤PN40	Hög grad av automatisering, arbetsbesparande drift, lämplig för tillämpningar med stor diameter och högt vridmoment, ingen manuell drift krävs på plats
Elektrisk aktivering	Elektrisk moduleringstyp	DN100~DN1200	≤PN40	Brett reglerområde, hög kontrollprecision, anpassad till dynamisk flödesjustering, integrerad med automatiserade system
Elektrisk aktivering	Explosionssäker elektrisk manövrering	DN100~DN1000	≤PN40	Kombinerar fjärrkontrollfunktion med explosionssäker prestanda, lämplig för farliga miljöer

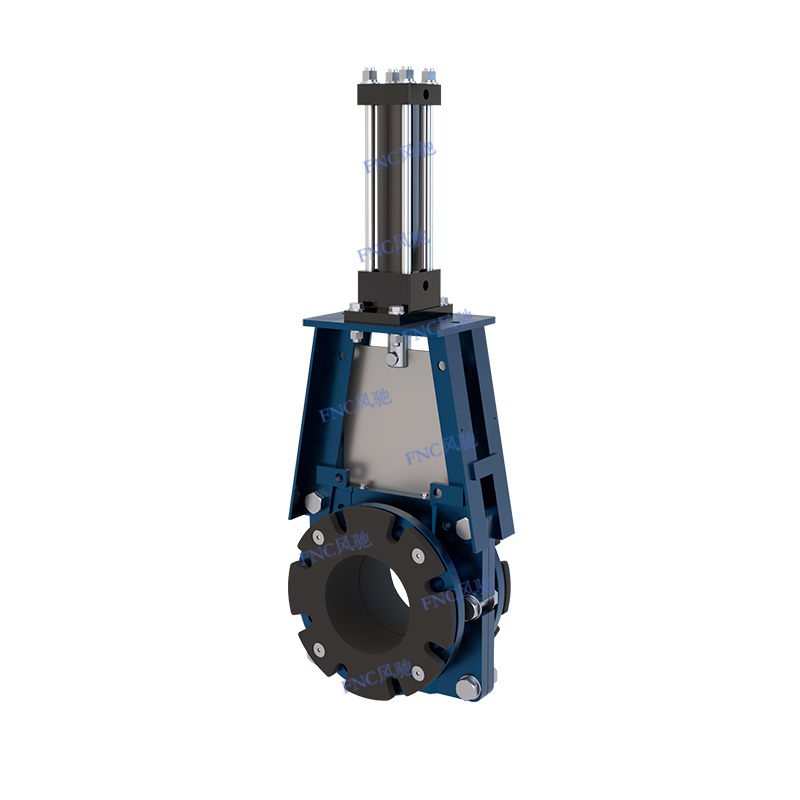

Hydraulisk aktivering	Hydraulisk aktivering	DN800~DN2000	PN40~PN160	Extremt högt utgående vridmoment (2~3 gånger det för pneumatisk/elektrisk aktivering), stark slaghållfasthet, lämplig för högtrycks- och högtrycksfluktuationsförhållanden
Kombinerad aktivering	Manuell-pneumatisk/manuell-elektrisk kombinerad aktivering	DN50~DN800	≤PN40	Dubbelt skydd, förhindrar ventilfel på grund av strömavbrott, uppfyller säkerhetskraven för kritiska rörledningar
