Luftstyrda klämventiler: Guide & applikationer

I processindustrier där konventionella ventiler misslyckas i förtid på grund av nötning, kemiskt angrepp eller mediaansamling på interna komponenter, erbjuder luftstyrda klämventiler ett strukturellt distinkt och mycket praktiskt alternativ. Deras funktionsprincip – att använda tryckluft för att klämma ihop en flexibel gummihylsa istället för att flytta en metallskiva, kula eller grind genom flödesbanan – eliminerar de interna mekaniska komponenterna som är de vanligaste felpunkterna i traditionella ventilkonstruktioner. Resultatet är en ventil som kan hantera slurry, pulver, granulat och kemiskt aggressiva vätskor med en livslängd och underhållsprofil som konkurrerande ventiltyper helt enkelt inte kan matcha under samma förhållanden.

Hur Luftmanövrerade klämventiler Arbete

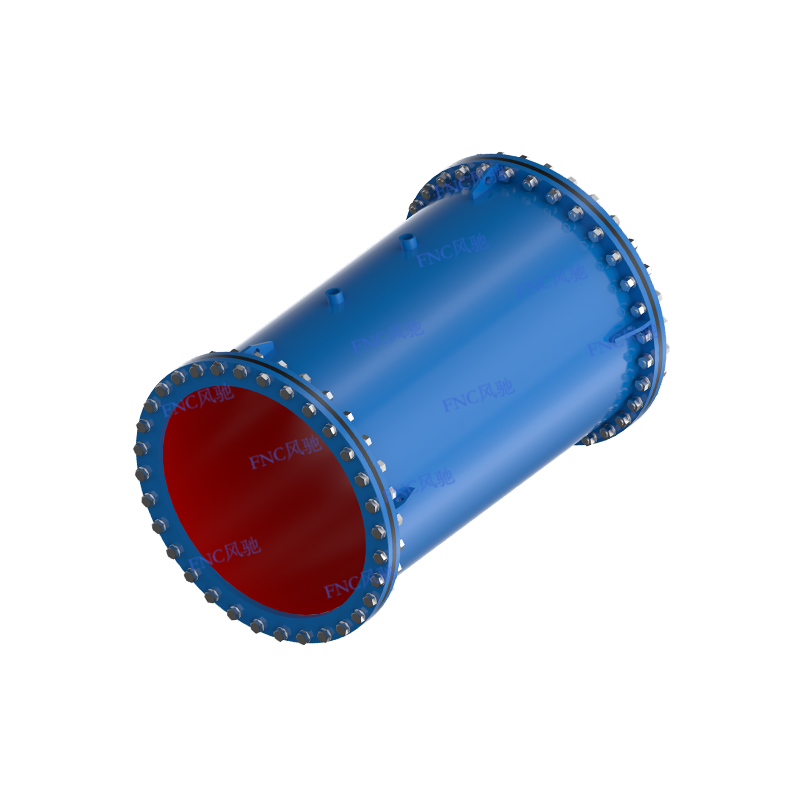

Manövermekanismen för luftstyrda klämventiler är elegant enkel. Ventilkroppen består av ett yttre hölje - vanligtvis tillverkat av gjutjärn, kolstål, rostfritt stål eller teknisk polymer - med en inlopps- och utloppsport genom vilken en kontinuerlig flexibel gummihylsa installeras. Denna hylsa utgör den enda fuktade komponenten i ventilen: vätskan som styrs kommer aldrig i kontakt med ventilkroppen, manöverdonet eller något metalliskt strukturellt element.

För att stänga ventilen införs tryckluft i utrymmet mellan ytterkroppen och gummihylsan. När lufttrycket byggs upp i denna ringformade kammare, utövar det likformig radiell kraft på hylsan, vilket får den att kollapsa inåt från alla sidor samtidigt tills hålet är helt stängt och flödet stoppas. För att öppna ventilen sugs den komprimerade luften ut från kroppskammaren - antingen genom att ventilera till atmosfären i en fjäderåtergående design eller genom att applicera tryck på en motsatt port i en dubbelverkande konfiguration - vilket gör att hylsan inneboende elasticitet kan återställa den till dess helt öppna, cirkulära hålläge.

Denna aktiveringslogik är helt separerad från det flytande mediet. Tryckluftssystemet styr öppningen och stängningen av gummihylsan, medan vätskan endast kommer i kontakt med den inre hylsan. Denna strukturella separation minskar avsevärt risken för ställdonskorrosion, mekanisk fastklämning och tätningsinstabilitet i slurry, pulver eller kemiskt aggressiva processer - förhållanden som snabbt försämrar packningen, sätena och ställdonets spindlar på grind-, jordklot- och fjärilsventiler.

Strukturella fördelar jämfört med konventionella ventilkonstruktioner

Den fulla, fria flödesvägen för luftdrivna klämventiler när de är helt öppna är en av deras viktigaste praktiska fördelar. Till skillnad från kulventiler med trim med reducerat hål, spjällventiler med delvis indragna spjäll eller spjällventiler med en skiva permanent i flödesströmmen, har en helt öppen klämventil en tydlig cirkulär borrning lika med den nominella rördiametern. Detta innebär noll flödeshinder, noll turbulensinducerande inre geometri och ingen plats där nötande partiklar kan påverka ett metallsäte eller en skivkant.

Frånvaron av inre håligheter är lika viktigt i hygieniska och pulverhanteringsapplikationer. Konventionella ventiler med packboxar, packboxar och kroppshåligheter skapar utrymmen där produkten kan ansamlas, härda eller kontaminera efterföljande partier. Luftmanövrerade klämventiler har inga av dessa hålrum - hylsans insida är slät, självrengörande under flöde och helt dränerbar. I farmaceutiska pulveröverföringslinjer, hantering av livsmedelsingredienser och cement- eller flygaskatransportsystem minskar denna egenskap direkt rengöringscykler och risken för korskontaminering.

Enkelt underhåll är en annan avgörande strukturell fördel. Den enda komponenten som utsätts för slitage i en luftdriven klämventil är själva gummihylsan. När hylsan når slutet av sin livslängd – upptäckbar genom visuell inspektion för ytsprickor, delaminering eller bildning av pinnhål – kräver byte inga specialverktyg, ingen ledningsisolering utöver en enkel tryckavlastning och ingen specialisttekniker. Hylsan tas bort och byts ut på några minuter, vilket återställer ventilen till full prestanda till en bråkdel av kostnaden för att byta ut trim- eller manöverdonskomponenterna på en jämförbar konventionell ventil.

Gummihylsmaterial och deras urval

Gummihylsan är den prestandakritiska komponenten i varje luftdriven klämventil. Att välja rätt elastomer för applikationens specifika vätske-, temperatur- och tryckförhållanden är det viktigaste tekniska beslutet i specifikationen för klämventiler. Fel hylsa material kommer antingen att bryta ned snabbt under drift eller inte ge tillräcklig kemisk resistens, vilket leder till för tidig utbyte eller processkontamination.

Utöver valet av baselastomer påverkar hylsans väggtjocklek och förstärkningskonstruktion också prestandan. Hylsor avsedda för högtrycksservice innehåller förstärkningsskikt av tyg eller kord inbäddade i gummiväggen för att motstå radiell expansion under linjetryck och för att förlänga utmattningslivslängden genom upprepade öppna-stäng-cykler. För slipande slamapplikationer ger tjockare hylsväggar i naturgummi större materialdjup innan den nötningsslitna ytan når förstärkningsskiktet, vilket direkt förlänger serviceintervallen.

Nyckelindustrier och applikationer

Luftmanövrerade klämventiler används i stor utsträckning under svåra arbetsförhållanden inom ett brett spektrum av industrier. Deras lämplighet bestäms inte av en enskild industrivertikal utan av typen av media som hanteras - var som helst där nötande, klibbiga, frätande eller kontamineringskänsliga vätskor finns, erbjuder klämventiler fördelar som konventionella ventiltyper inte kan replikera.

• Gruvdrift och mineralbearbetning: Avfallsslam, malmkoncentrat och processvatten laddat med slipande fasta ämnen förstör snabbt trimningen av metalltätade ventiler. Luftmanövrerade klämventiler med naturgummihylsor hanterar dessa media med låg underhållsfrekvens och förutsägbara bytesintervaller baserat på genomströmningsvolym snarare än oväntat fel.
• Cement och byggmaterial: Pneumatisk transport av cement, flygaska, kalk och liknande pulver skapar mycket abrasiva och adhesiva flödesförhållanden. Klämventilens självrengörande hål och frånvaro av inre hålrum förhindrar pulveruppbyggnad som annars skulle få konventionella ventiler att kärva eller misslyckas med att täta helt.
• Kemisk och vattenbehandling: Dosering och överföring av syror, alkalier och oxidationsmedel vid vattenbehandling och kemisk tillverkning drar nytta av EPDM eller kemiskt resistenta hylsmaterial som isolerar ventilkroppen och ställdonet helt från aggressiva medier.
• Mat, dryck och läkemedel: FDA-kompatibla hylsmaterial och en slät, rengörbar borrning gör luftdrivna klämventiler lämpliga för hygieniska applikationer där produktens renhet och enkla CIP-procedurer (clean-in-place) är regulatoriska krav.
• Avloppsvatten och slamhantering: Kommunala och industriella avloppsreningsverk använder klämventiler på slamledningar, där fiber- och partikelinnehåll snabbt skulle smutsa ner sätena och manövermekanismerna för alternativa ventiltyper.

Dimensionering, tryck och aktiveringsöverväganden

Korrekt dimensionering av luftstyrda klämventiler innebär mer än att matcha det nominella hålet till rördiametern. Förhållandet mellan ledningstryck, hylsstyvhet och tillgängligt manöverluftstryck måste utvärderas för att säkerställa att ventilen kan uppnå tillförlitlig full stängning mot driftsdifferenstrycket.

Som en allmän konstruktionsprincip måste påverkningslufttrycket som appliceras på ventilkroppen överstiga ledningstrycket för den kontrollerade vätskan med en marginal som är tillräcklig för att helt kollapsa hylsan. De flesta tillverkare specificerar det lägsta erforderliga tryckluftstrycket som en funktion av ledningstrycket och hylsan, med typiska krav som sträcker sig från 1,5 till 2 gånger ledningstrycket för tillförlitlig stängning. Där anläggningens tryckluftstillförsel är begränsat, kan detta förhållande begränsa det maximala ledningstrycket vid vilket en given klämventil kan appliceras, och måste verifieras under systemdesign snarare än antas.

För strypning - där luftdrivna klämventiler används för att reglera flödet snarare än att bara öppna eller stänga - måste ventilen dimensioneras konservativt för att undvika att manövrera hylsan i det delvis hopfällda läget under längre perioder. Långvarig partiell stängning koncentrerar mekanisk påfrestning vid specifika punkter på hylsans omkrets, påskyndar uppkomsten av utmattningssprickor och minskar livslängden. Där kontinuerlig flödesreglering krävs, ger ett lägesställareutrustat ställdon med en karakteriserad hylsprofil ett mer kontrollerat strypbeteende och fördelar spänningen jämnare över hylsytan.

Best Practices för installation och underhåll

Luftmanövrerade klämventiler bör installeras i en horisontell rörledningsorientering där så är möjligt, med manöverluftanslutningen placerad uppåt. Denna orientering säkerställer att fasta partiklar eller sediment i vätskan sedimenterar bort från hylsans klämzon när ventilen är stängd, vilket minskar risken för att fasta ämnen fastnar i förslutningen som kan förhindra fullständig tätning eller orsaka lokalt hylsslitage.

Tryckluftstillförseln till ventilen ska filtreras och torkas. Fukt i manöverluften kan ackumuleras i den ringformade kroppskammaren med tiden, särskilt i kalla miljöer där kondens är sannolikt, vilket potentiellt kan orsaka korrosion av ventilhusets inre eller, under frysförhållanden, isbildning som förhindrar ventilens funktion. En enkel filterregulatorenhet på lufttillförselledningen hanterar både förorenings- och fuktrisker till minimal kostnad.

Schemalagd hylsinspektion bör ingå i planerade underhållsrutiner. Visuell inspektion av yttre ytsprickor, onormal deformation eller tecken på media som tränger igenom hylsväggen gör att hylsbytet kan planeras under schemalagd stilleståndstid snarare än på grund av oväntade fel. Spårning av hylsans livslängd i termer av driftscykler eller volymgenomströmning – snarare än kalendertid – ger en mer exakt grund för ersättningsplanering i högbelastningsapplikationer. Med dessa enkla metoder på plats levererar luftstyrda klämventiler den låga totala ägandekostnaden och driftsäkerheten som gör dem till den ventil som valts i branschens mest krävande processmiljöer.
